在电气连接领域，“国标铜鼻子”是采购方和技术人员反复提及的高频词汇。然而，当我们将这五个字摆上台面时，一个更根本的问题浮现出来：GB/T 14315-2008这个标准的全称是什么？它对“国标”二字究竟设定了哪些硬性门槛？

    本文将从标准原文出发，为采购人员系统拆解一只真正的国标铜鼻子必须具备的四大核心条件。

    一、标准的“出身”与适用范围

    GB/T 14315-2008的全称是《电力电缆导体用压接型铜、铝接线端子和连接管》，由国家质量监督检验检疫总局和国家标准化管理委员会于2008年12月30日联合发布，2009年10月1日正式实施，由上海电缆研究所、永固集团等单位起草，全国电线电缆标准化技术委员会归口管理，中国电器工业协会主管。

    该标准适用于35kV（Um=40.5kV）及以下电力电缆导体用压接型铜、铝及铜铝过渡接线端子和铜、铝连接管，铜导体截面范围为10mm²至630mm².这意味着，一个产品若要在规格型号上标注“14315”或“国标”，必须满足上述电压和截面范围的适用条件。

    该标准对产品的型号、规格、技术要求、试验方法、检验规则、包装及贮运均做出了明确规定，涵盖材料、尺寸、外观、电气性能、机械性能等多个技术维度。

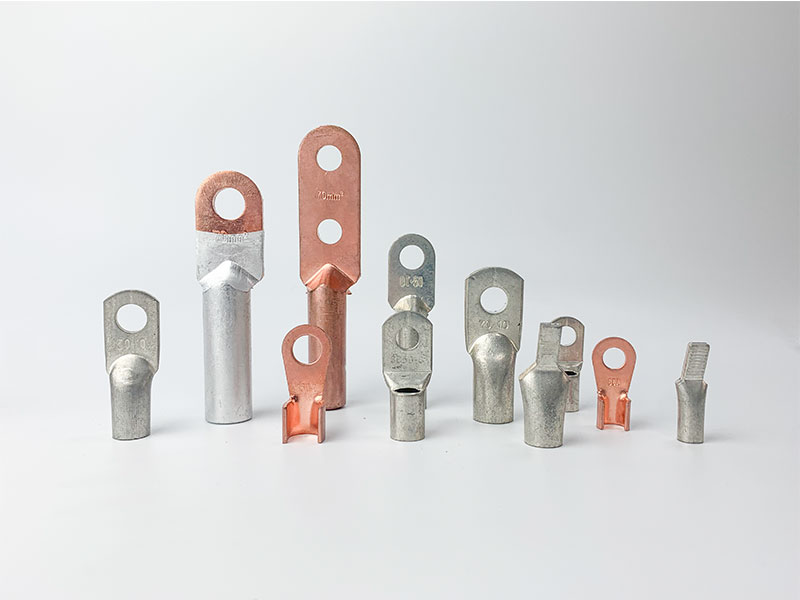

    二、材质：紫铜是底线，不是最高要求

    标准对铜材质的要求十分明确：用铜板生产时，应符合GB/T 5231-2001规定的三号铜（T3）及以上要求；用铜挤压棒材时，应按GB/T 4423-2007规定的相应规格选用。

    行业中主流的选择是T2紫铜（含Cu+Ag≥99.9%），T2紫铜具有优良的导电性（电导率≥56Ms/m）、导热性、延展性和耐蚀性，易于焊接和钎焊，是工业纯铜的代表性牌号。-40与之相对，劣质产品常采用黄铜甚至铁镀铜以次充好，导电率相差数倍，且易发热、易断裂。

    值得注意的是，标准要求的是“不低于T3”，而主流优质产品普遍采用T2紫铜，这恰恰是区分合规产品与精品的关键维度。作为采购，应当明确在技术协议中约定材质等级，避免供应商仅仅“满足最低标准”。

    三、工艺与镀层：表面处理的硬性门槛

    标准第4条对铜耳表面提出了明确要求：半成品在表面处理前应退火，退火后的硬度HB应不大于62；表面采用镀锡处理，镀层应均匀，色泽一致，无脱皮；内外表面应光滑平滑，不允许有毛刺、裂纹、锐边、折叠，端子板应平整。

    镀锡处理的目的有三：一是防止铜基体在潮湿环境中氧化生成导电性差的铜绿；二是增强耐腐蚀性能；三是改善焊接性。劣质产品的镀锡层往往厚度不足（低于5μm），镀层不均匀甚至脱皮，在潮热环境中1至2个月即出现黑斑锈蚀，接触电阻大幅上升。

    此外，标准对产品的电气和机械性能也有明确要求——须符合GB/T 9327-2008《额定电压35kV及以下电力电缆导体用压接式和机械式连接金具 试验方法和要求》的相关规定。这包括压接后的拉脱力试验、温升测试等，是验证产品可靠性的核心手段。

    四、尺寸精度：国标与厂标的根本分野

    国标铜鼻子的尺寸必须符合标准附录中对应表格的规定。以DT-16为例，国标规定螺栓孔径为6mm，而大量所谓的厂标产品将孔径做到8.5mm，导致螺栓无法锁紧、接触面积严重不足，在大电流下极易发热。

    国标尺寸参数具有全国统一性，不论生产厂家是谁，只要标注“国标”，其尺寸就是相同的。而不符合该标准尺寸参数的产品，即便外观相似，也只能称为“厂标”，不能标注“14315国标”。采购人员到货验收时，必须用游标卡尺抽检关键尺寸，这是杜绝“挂羊头卖狗肉”的最直接手段。

    产品标志方面，标准要求产品标志清晰，包括产品型号、规格、生产厂家等信息，正规产品通常在模具上就刻有标准号“GB/T 14315-2008”及规格型号（如DT-10）。

    结语

    一只铜鼻子敢不敢叫“国标”，不是看产品包装上印了几个字，也不是听销售口头承诺了几个词，而是要逐条对照GB/T 14315-2008中的每一个硬性规定：材质等级是否达标、镀层是否均匀达标、尺寸是否分毫不差、标志是否完整可追溯。
