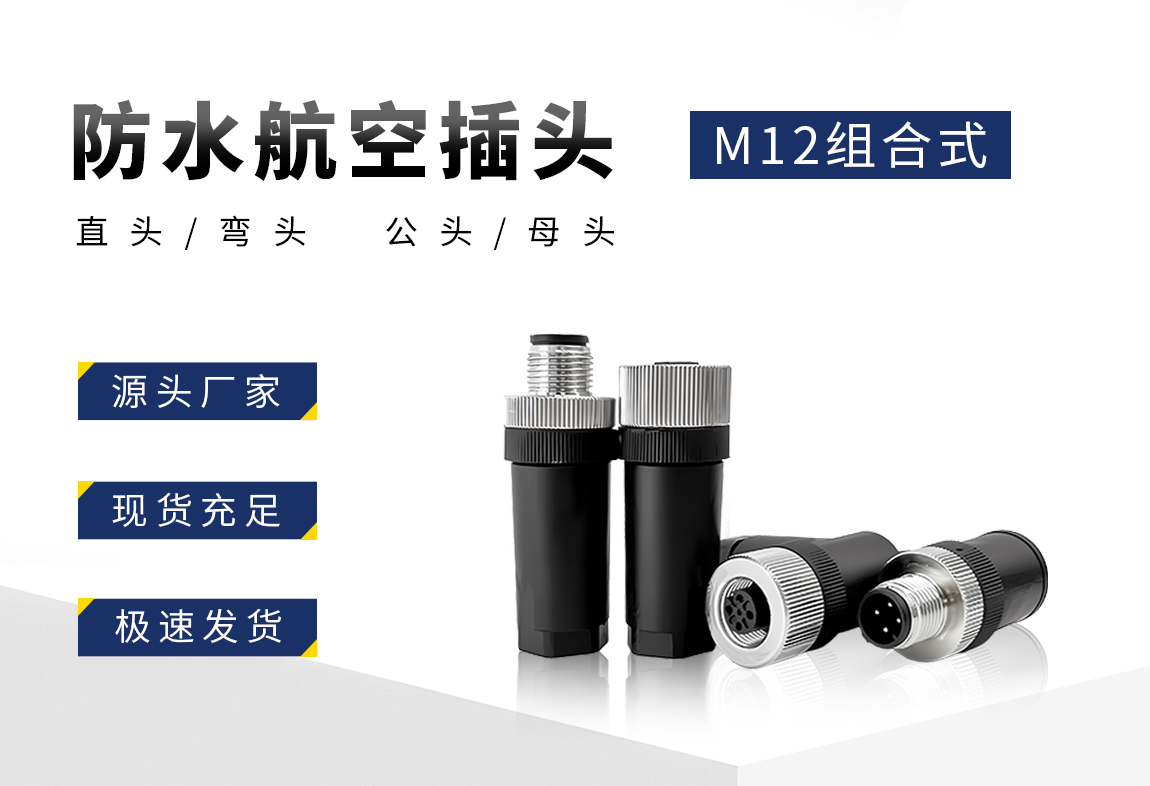

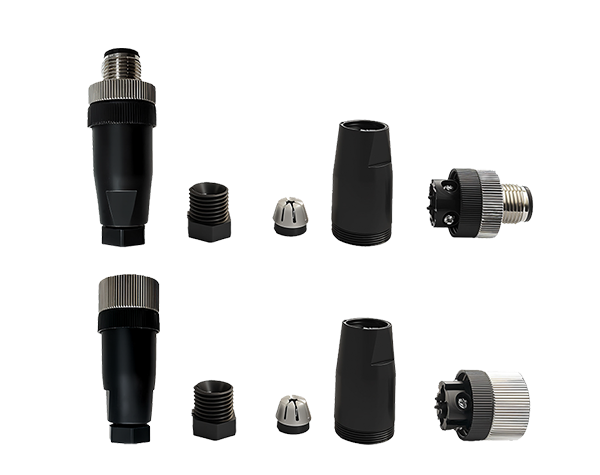

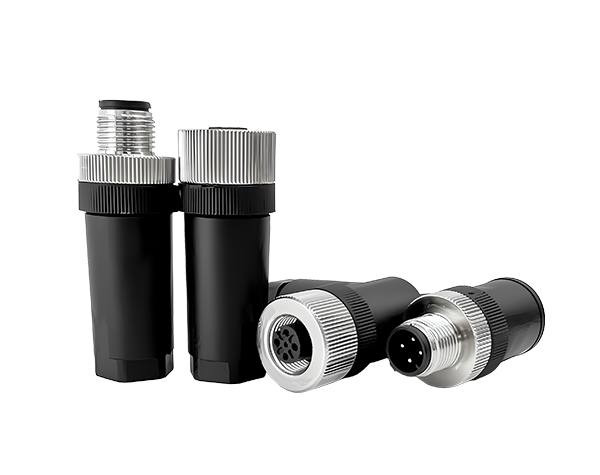

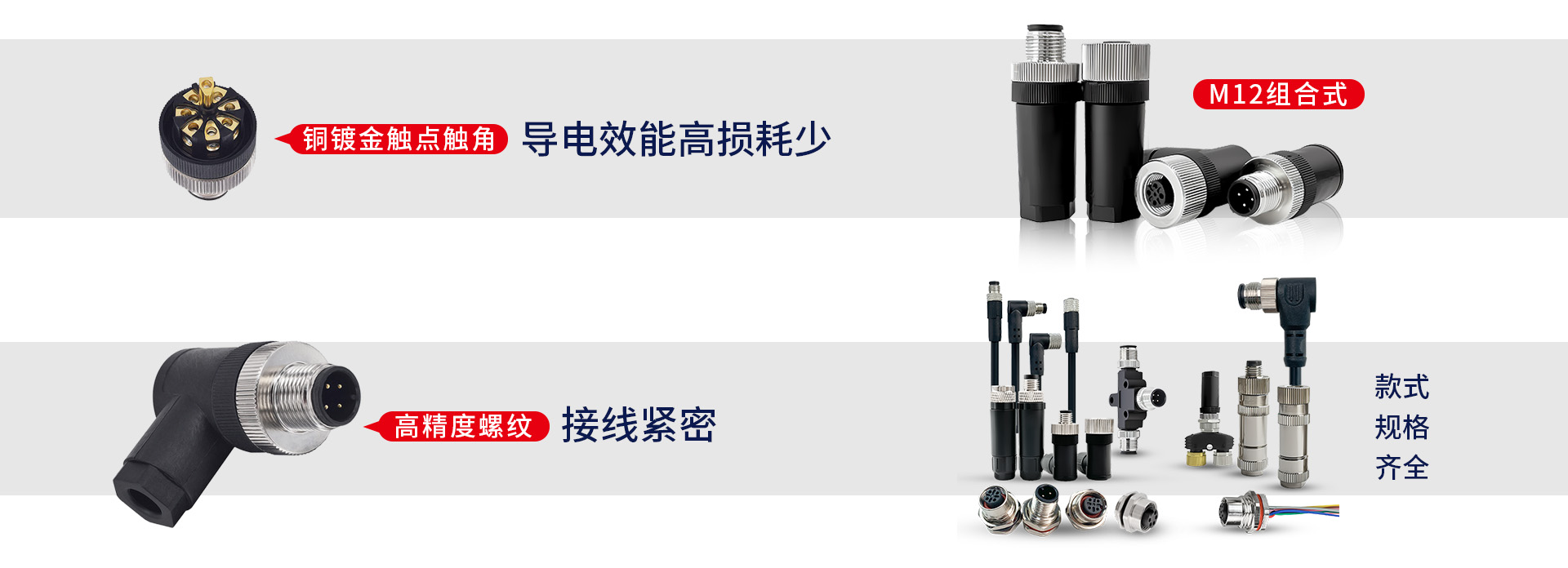

M12组合式航空插头

航空插头

属性参数：

产品名称：M12航空插头
连接方式：螺钉压接
认证：CE
特点：防水防尘导电性好

产品介绍


▇产品参数

型号 Type	M12组装式-3芯直头公	M12组装式-3芯直头母	M12组装式-4芯直头公	M12组装式-5芯直头公	M12组装式-5芯直头母	M12组装式-8芯直头公	M12组装式-8芯直头母	M12组装式-12芯直头公	M12组装式-12芯直头母

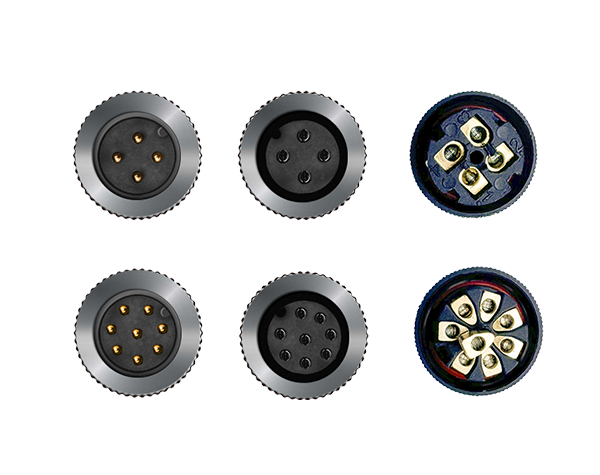

芯数 Pin	3Pin		4Pin	5Pin		8Pin		12Pin

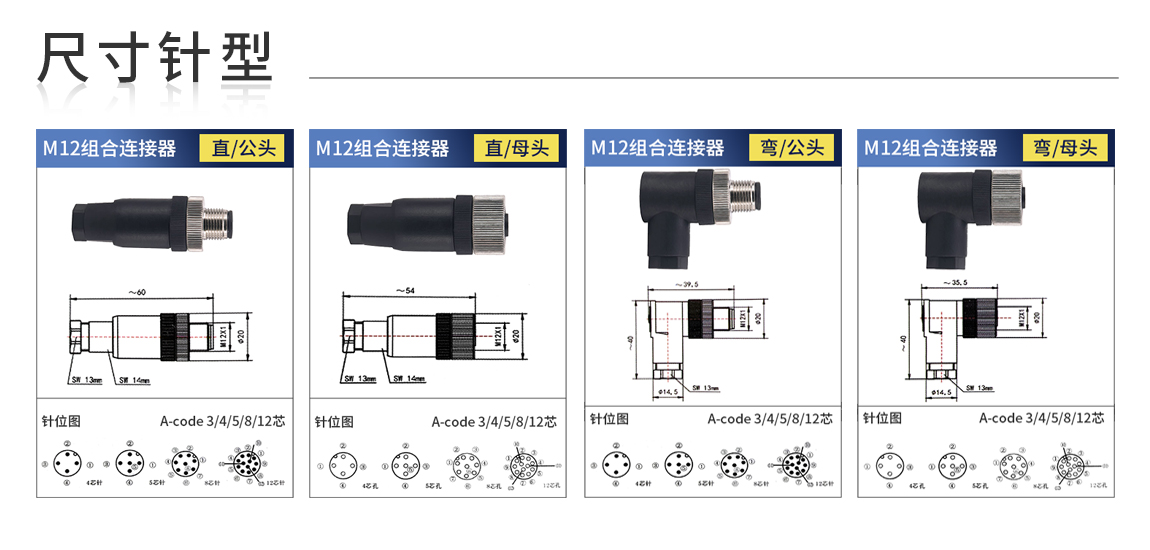

尺寸Size (mm)	56.5*20	51.5*12	56.5*20	56.5*20	51.5*12	56.5*20	51.5*12	56.5*20	51.5*12
产品材质 Material	外壳材料尼龙PA6		外壳材料尼龙PA6	外壳材料尼龙PA6		外壳材料尼龙PA6		外壳材料尼龙PA6
	胶芯材料PA6		胶芯材料PA6	胶芯材料PA6		胶芯材料PA6		胶芯材料PA6

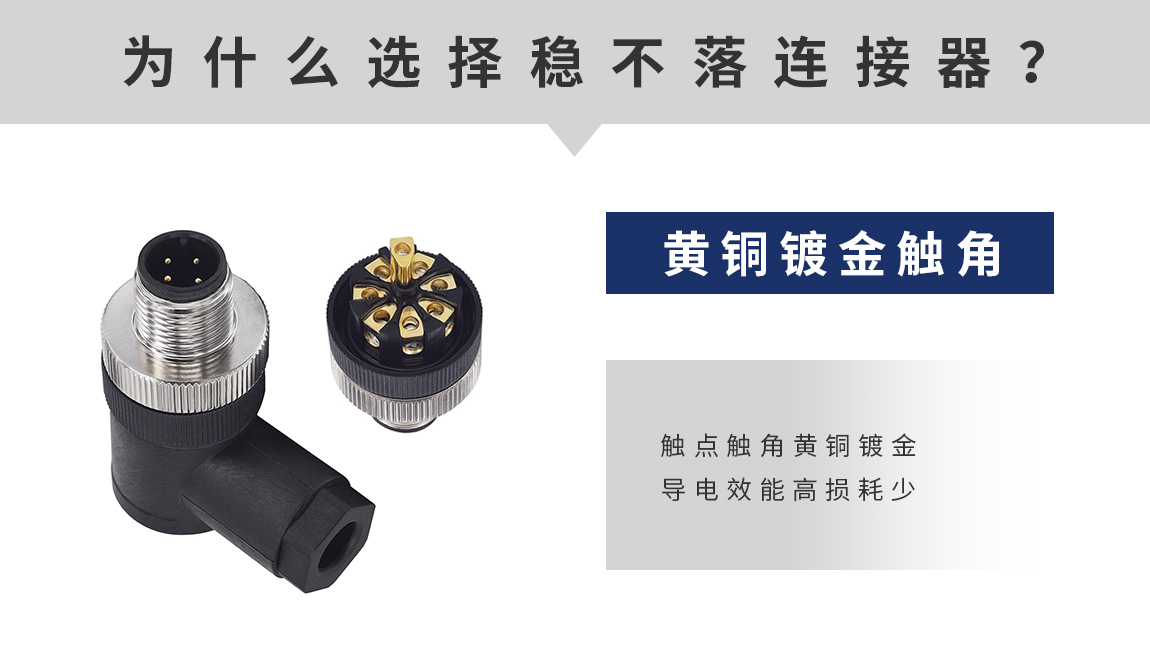

	触电材料黄铜镀金		触电材料黄铜镀金	触电材料黄铜镀金		触电材料黄铜镀金		触电材料黄铜镀金
	螺丝材料黄铜镀镍		螺丝材料黄铜镀镍	螺丝材料黄铜镀镍		螺丝材料黄铜镀镍		螺丝材料黄铜镀镍
	密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶	密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶

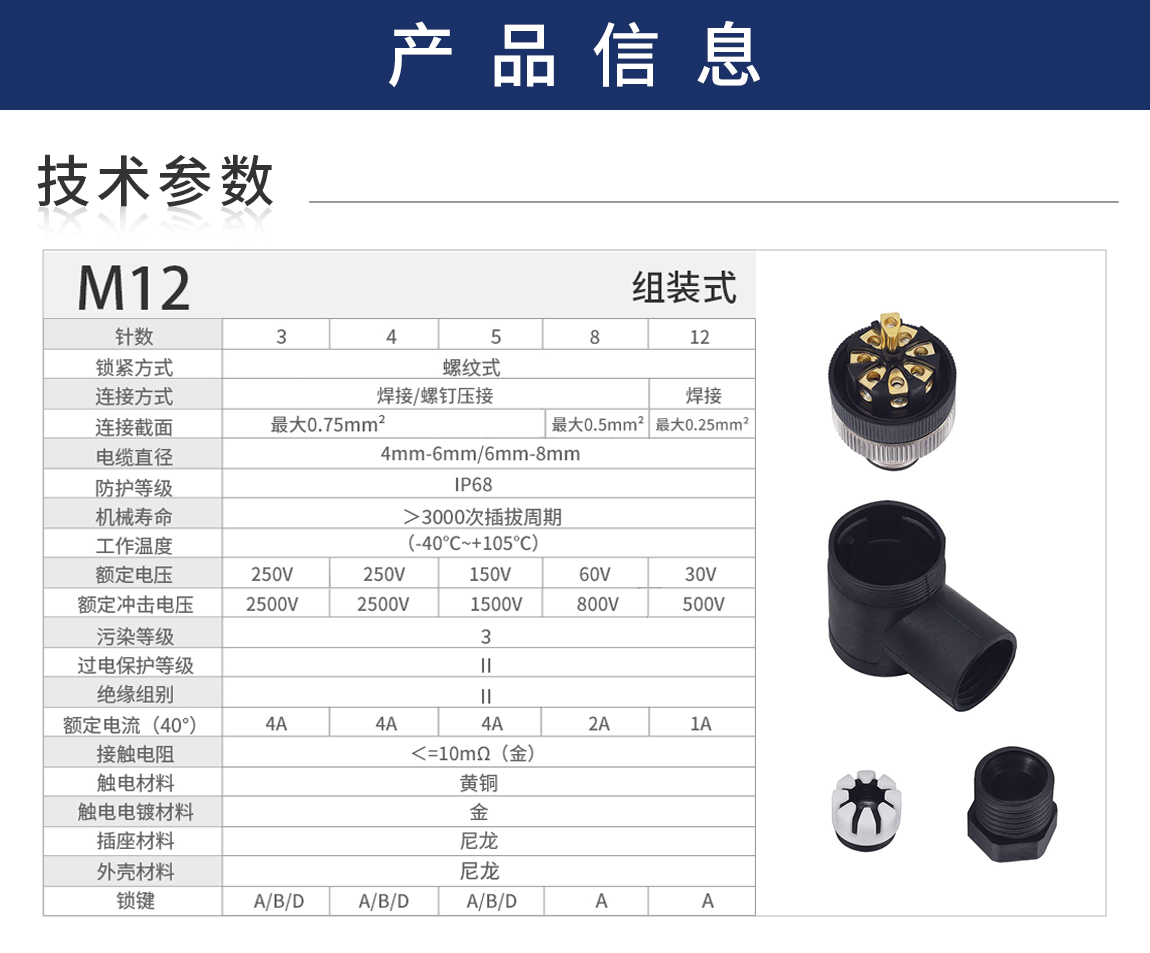

技术参数Technical data
额定电压 Rated voltage	250V		250V	150V		60V		30V
额定电流 Rated current	4A		4A	4A		2A		1A
脉冲高压 Impulse voltage	2500V		2500V	1500V		800V		500V
绝缘电阻 Insulation resistance	>100MΩ		>100MΩ	>100MΩ		>100MΩ		>100MΩ
接触电阻 Contact resistance	≤10mΩ		≤10mΩ	≤10mΩ		≤10mΩ		≤10mΩ
温度范围 Rated termperature	(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃	(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃
安装适配 Installation
适配线规 Wire gauge	最大0.75mm²(A.W.G.22)		最大0.75mm²(A.W.G.22)	最大0.75mm²(A.W.G.22)		最大0.5mm²(A.W.G.24)		最大0.25mm²(A.W.G.24)
适配线径 Cable outlet	4-6;6-8mm		4-6;6-8mm	4-6;6-8mm		4-6;6-8mm		4-6;6-8mm
锁键方式 Locking system	A/B/D型		A/B/D型	A/B/D型		A型		A型
螺丝扭矩 Tightening torque	(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm	(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm
接线方式 Termination	螺钉压接		螺钉压接	螺钉压接		螺钉压接		焊接
环境合规性 Environmental compliance
参照标准 Reference standard	EC61076-2-104		EC61076-2-104	EC61076-2-104		EC61076-2-104		EC61076-2-104

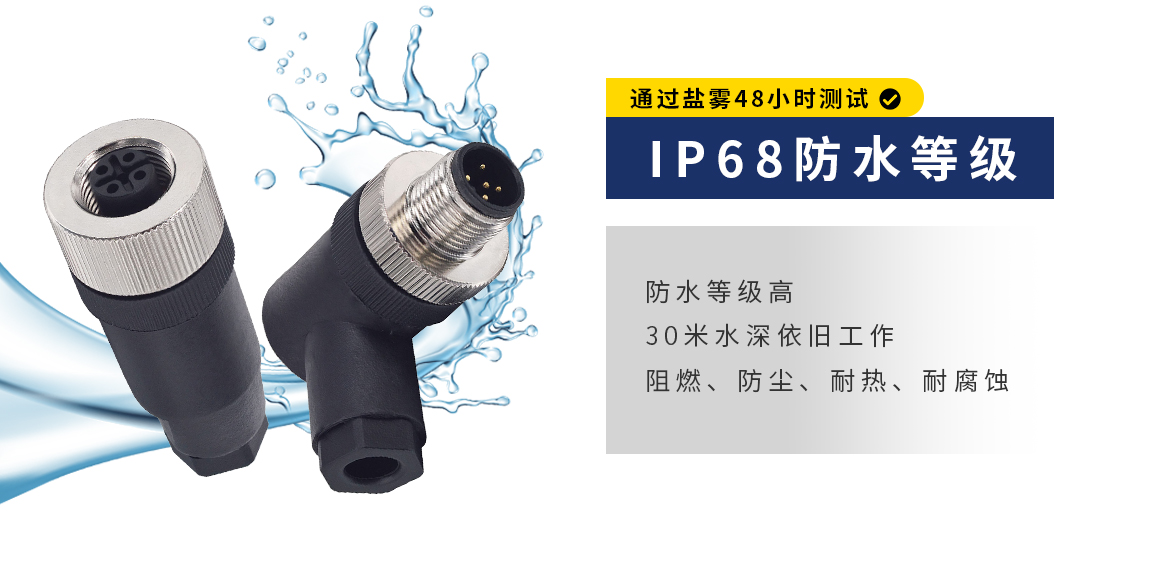

防护等级 Protection degree	IP67		IP67	IP67		IP67		IP67
污染等级 Polution degree	3		3	3		3		3
干扰屏蔽 BMC Shielding	Non-Shielded		Non-Shielded	Non-Shielded		Non-Shielded		Non-Shielded

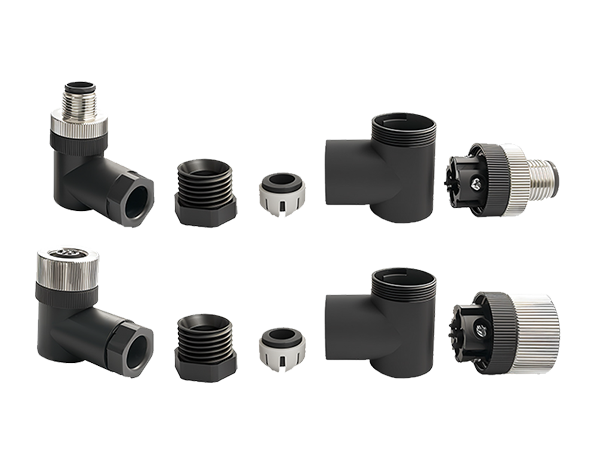

型号 Type	M12组装式-3芯弯头公	M12组装式-3芯弯头母	M12组装式-4芯弯头公	M12组装式-5芯弯头公	M12组装式-5芯弯头母	M12组装式-8芯弯头公	M12组装式-8芯弯头母	M12组装式-12芯弯头公	M12组装式-12芯弯头母
芯数 Pin	3Pin		4Pin	5Pin		8Pin		12Pin
尺寸Size (mm)	43.5*36.5(锁键端20)	35.5*36.5(锁键端20)	43.5*36.5(锁键端20)	43.5*36.5(锁键端20)	35.5*36.5(锁键端20)	43.5*36.5(锁键端20)	35.5*36.5(锁键端20)	43.5*36.5(锁键端20)	35.5*36.5(锁键端20)
产品材质 Material	外壳材料尼龙PA6		外壳材料尼龙PA6	外壳材料尼龙PA6		外壳材料尼龙PA6		外壳材料尼龙PA6
	胶芯材料PA6		胶芯材料PA6	胶芯材料PA6		胶芯材料PA6		胶芯材料PA6
	触电材料黄铜镀金		触电材料黄铜镀金	触电材料黄铜镀金		触电材料黄铜镀金		触电材料黄铜镀金
	螺丝材料黄铜镀镍		螺丝材料黄铜镀镍	螺丝材料黄铜镀镍		螺丝材料黄铜镀镍		螺丝材料黄铜镀镍
	密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶	密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶		密封圈氟橡胶/硅胶
技术参数Technical data
额定电压 Rated voltage	250V		250V	150V		60V		30V
额定电流 Rated current	4A		4A	4A		2A		1A
脉冲高压 Impulse voltage	2500V		2500V	1500V		800V		500V
绝缘电阻 Insulation resistance	>100MΩ		>100MΩ	>100MΩ		>100MΩ		>100MΩ
接触电阻 Contact resistance	≤10mΩ		≤10mΩ	≤10mΩ		≤10mΩ		≤10mΩ
温度范围 Rated termperature	(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃	(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃		(动态):-25～85℃;(静态):-40～80℃
安装适配 Installation
适配线规 Wire gauge	最大0.75mm²(A.W.G.22)		最大0.75mm²(A.W.G.22)	最大0.75mm²(A.W.G.22)		最大0.5mm²(A.W.G.22)		最大0.25mm²(A.W.G.22)
适配线径 Cable outlet	4-6;6-8mm		4-6;6-8mm	4-6;6-8mm		4-6;6-8mm		4-6;6-8mm
锁键方式 Locking system	A/B/D型		A/B/D型	A/B/D型		A型		A型
螺丝扭矩 Tightening torque	(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm	(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm		(建议):0.2Nm,Max(最大):0.4Nm,(接线螺丝):0.1Nm,(尾卡螺母):0.3~0.8Nm
接线方式 Termination	螺钉压接		螺钉压接	螺钉压接		螺钉压接		焊接
环境合规性 Environmental compliance
参照标准 Reference standard	EC61076-2-104		EC61076-2-104	EC61076-2-104		EC61076-2-104		EC61076-2-104
防护等级 Protection degree	IP67		IP67	IP67		IP67		IP67
污染等级 Polution degree	3		3	3		3		3
干扰屏蔽 BMC Shielding	Non-Shielded		Non-Shielded	Non-Shielded		Non-Shielded		Non-Shielded
