在电气成套、自动化设备、新能源储能、半导体制造等工业领域，PVC线槽是基础也常用的配线器材之一。面对市场上琳琅满目的规格型号，如何快速准确地选择适合的线槽尺寸，是许多设计工程师和采购人员经常遇到的难题。本文全面梳理稳不落PVC线槽的规格型号与尺寸体系，并以纯文本方式详细列出，帮助您轻松完成选型。

    一、什么是PVC线槽

    PVC线槽又称行线槽、塑料配线槽，是以优质PVC树脂为主要原料经挤出成型制成的线缆保护通道。它由槽底和槽盖两部分构成，具备绝缘性佳、阻燃防潮、韧性适中、安装便捷等特点。稳不落PVC线槽采用全新PVC塑料制成，阻燃等级达到UL94 V-0级，通过CE、RoHS、无石棉等多项认证，品质安全可靠。工作温度范围为静态-40°C至持续高温70°C（部分耐高温系列可达85°C）。常规长度统一为2米/根，标准颜色为银灰色，也可按需定制其他颜色。

    二、PVC线槽规格型号分类

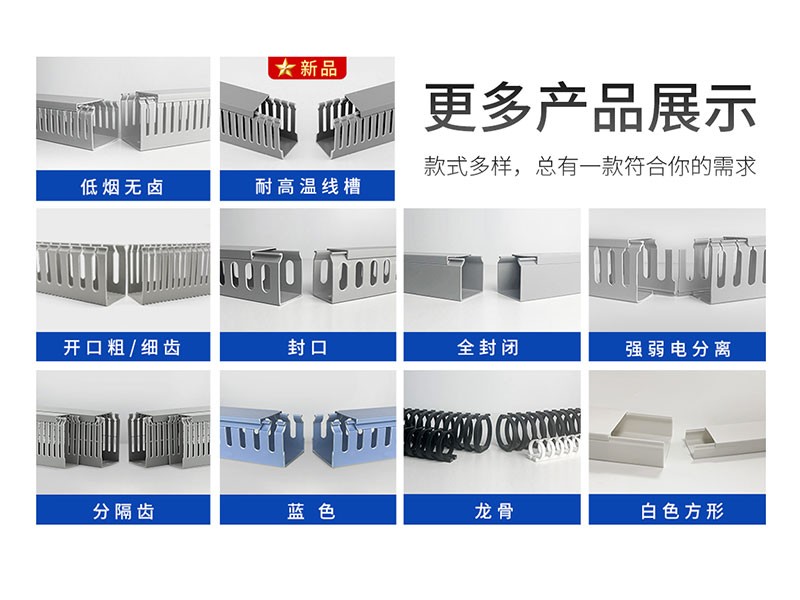

    市面主流PVC线槽按结构款式可分为以下几大类：

    细齿线槽：齿宽较窄、齿距较小，适用于细线缆的固定与整理，布线整齐美观。

    粗齿线槽：齿宽较宽、齿距较大，适用于较粗线缆，便于线缆进出。

    全封闭线槽：槽体与盖板完全闭合，密封性强，提供全方位线缆保护。

    分隔式线槽：槽内设有分隔结构，可实现强弱电分离布线。

    稳不落提供上述全系列产品，满足不同工业场景的布线需求。

    三、稳不落PVC线槽规格型号与尺寸详解

    稳不落PVC线槽规格体系完善，涵盖从小型控制柜到大型配电柜的各类尺寸需求。以下重点列出W07系列的详细规格，该系列产品尺寸标注为“高度×宽度”（单位：mm），并提供齿宽/孔宽以及槽厚/盖厚的具体参数，所有规格长度均为2米/根，标准颜色银灰色（可定制）。

W07系列规格明细（按高度分组）：

高度30mm组：

30×25：齿宽7mm/孔宽6mm，槽厚1.3mm/盖厚1.2mm

30×30：齿宽7mm/孔宽6mm，槽厚1.5mm/盖厚1.2mm

高度35mm组：

35×35：齿宽7mm/孔宽6mm，槽厚1.6mm/盖厚1.2mm

高度40mm组：

40×25：槽厚1.7mm/盖厚1.2mm

40×30：槽厚1.7mm/盖厚1.2mm

40×40：槽厚1.3mm/盖厚1.2mm

高度45mm组：

45×25：槽厚1.7mm/盖厚1.2mm

45×33：齿宽8mm/孔宽6mm，槽厚1.7mm/盖厚1.2mm

45×45：槽厚1.7mm/盖厚1.2mm

高度50mm组：

50×25：槽厚1.5mm/盖厚1.2mm

50×30：槽厚1.7mm/盖厚1.2mm

50×35：槽厚1.5mm/盖厚1.2mm

50×40：槽厚1.8mm（盖厚未标注）

50×50：齿宽8mm/孔宽6mm，槽厚1.5mm/盖厚1.3mm

高度60mm组：

60×25：槽厚1.7mm/盖厚1.2mm，包装100根/箱

60×35：槽厚1.7mm/盖厚1.2mm

60×40：齿宽10mm/孔宽8mm，槽厚1.6mm/盖厚1.2mm

60×50：槽厚1.7mm/盖厚1.2mm，包装80根/箱

高度65mm组：

65×33：槽厚1.8mm/盖厚1.3mm，包装100根/箱

65×45：槽厚1.8mm/盖厚1.2mm，包装80根/箱

高度80mm组：

80×25：槽厚1.8mm/盖厚1.2mm

80×35：槽厚1.8mm/盖厚1.2mm

80×40：槽厚1.6mm/盖厚1.2mm，包装60根/箱

80×50：齿宽12mm/孔宽10mm，槽厚1.6mm/盖厚1.2mm

80×60：槽厚1.6mm/盖厚1.2mm

    四、如何选择合适的PVC线槽规格

    选型时需综合考虑以下几个关键因素：

    线缆数量与截面积：根据所需容纳的线缆总截面积确定线槽尺寸。一般建议线缆填充率不超过线槽容积的2/3（约67%），以确保散热和维护空间。工业标准更推荐将填充率控制在40%以内，为后续改线预留余量。

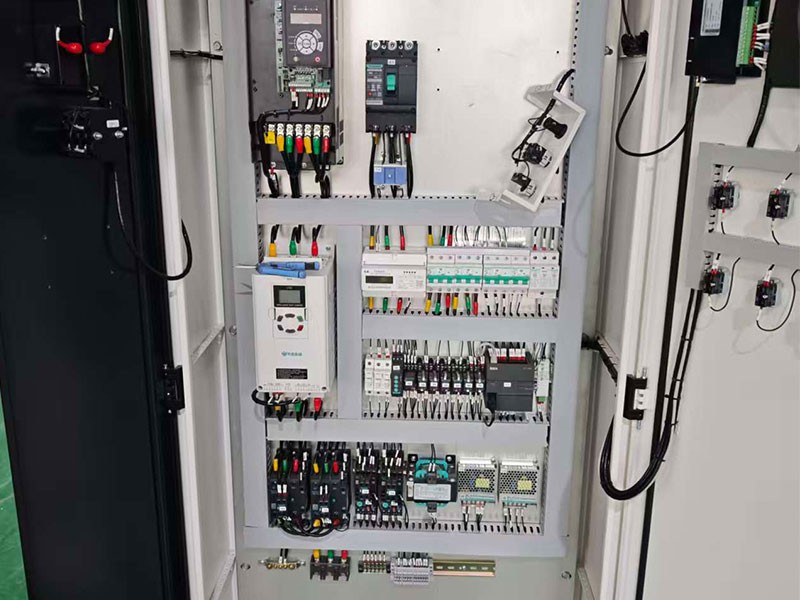

    安装空间：根据配电柜、控制柜或安装位置的可用空间选择合适的外形尺寸。小型控制柜常用20×20mm、30×15mm等规格；大型配电柜则需50×50mm、80×80mm甚至100×100mm等大规格。

    线缆类型：粗线缆宜选用粗齿线槽，进出更方便；细线缆可选用细齿线槽，固定更牢固。若需强弱电分离，应选用分隔式线槽。

    环境要求：对密封性有要求的场所选用全封闭线槽；对阻燃等级有严格要求的项目，应确认产品符合UL94 V-0标准（稳不落产品均满足）。

    壁厚选择：在可能受到碰撞或承重要求较高的主干道区域，应选用壁厚≥1.0mm的加厚型产品。稳不落W07系列壁厚覆盖1.2mm至1.8mm，可满足不同强度需求。
